系統簡介

YJ-ZK01鉆孔智能設計與軌跡監測分析系統，配套重慶煤科院自主研發的鉆孔軌跡隨鉆測量裝置，實現了不同類型鉆孔的智能設計、鉆孔軌跡隨鉆測量、施工鉆孔自動成圖、鉆探效果智能分析與三維展示、鉆孔布置缺陷自動判識等功能，能夠?qū)Τ椴摄@孔進行信息化、規范化管理，為瓦斯抽采鉆孔質量管控提供了專業手段。

主要功能

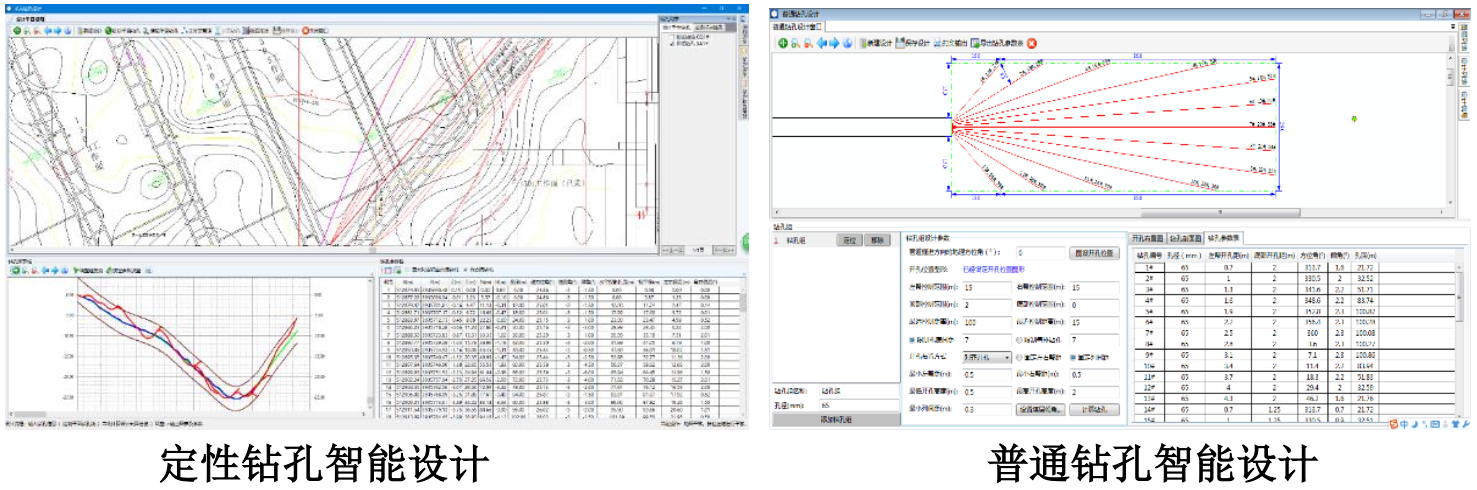

（1）瓦斯抽采鉆孔智能設計

多種鉆孔類型（定向鉆孔、普通鉆孔等）和多種布孔方式（順層鉆孔、穿層鉆孔、高位鉆孔、石門揭煤鉆孔等）的煤礦瓦斯抽采鉆孔智能設計。

1）定向鉆孔智能設計：根據用戶給定的煤層頂?shù)装鍏?shù)、鉆孔彎曲強度閾值等，自動完成定向鉆孔設計，并輸出鉆孔參數表、平面圖、剖面圖及分段圖等設計成果。

2）普通鉆孔智能設計：根據用戶給定的巷道斷面、煤層賦存、控制范圍、孔底間距、開孔要求等參數，自動完成各類布置方式的鉆孔設計，輸出鉆孔設計參數表、平面圖、剖面圖、斷面圖等設計成果。

（2）鉆孔軌跡隨鉆測量

配套重慶院自主研制的存儲式隨鉆軌跡測量?jī)x和在線式隨鉆軌跡測量?jī)x，實現了瓦斯抽采鉆孔軌跡隨鉆測量。

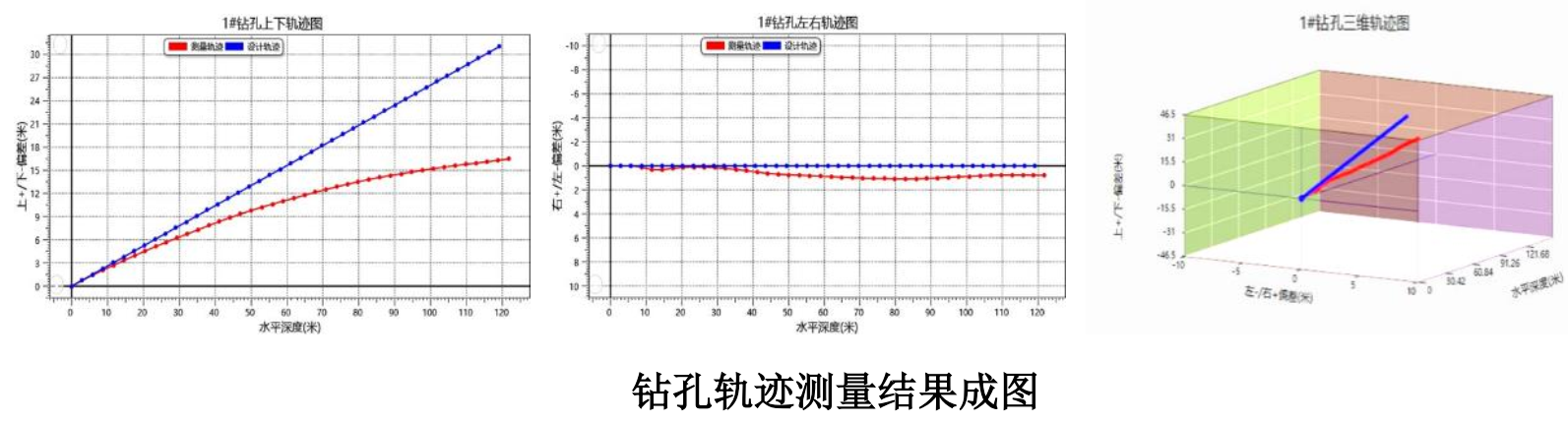

鉆孔軌跡測量結果成圖

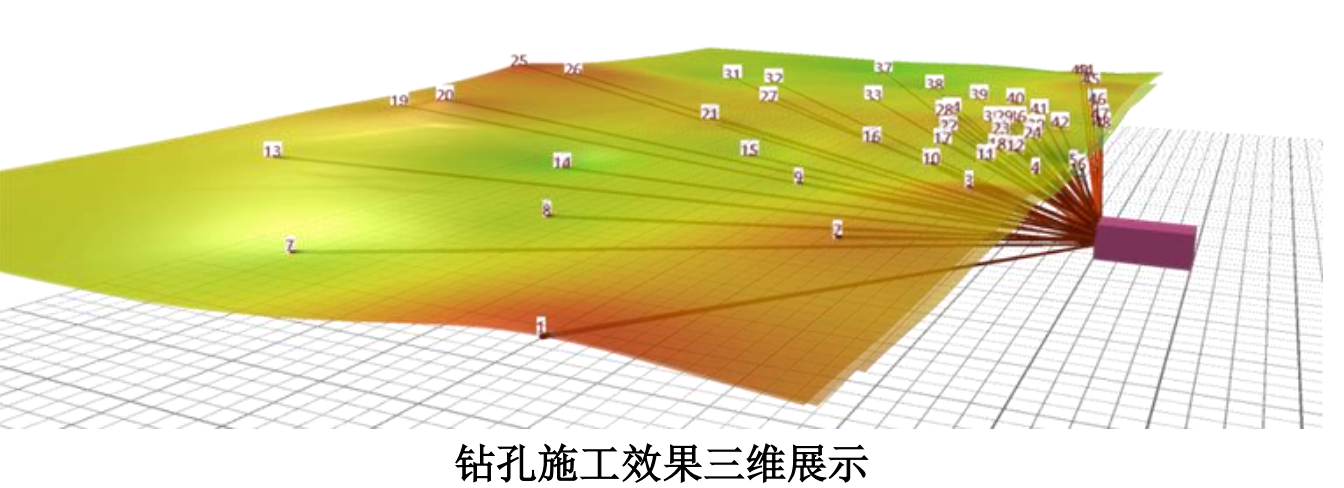

（3）施工鉆孔自動成圖及三維展示

根據鉆孔施工參數（開孔位置、傾角、方位角、孔深、見煤深度、煤孔長度、巖孔長度等）或鉆孔軌跡監測數據，自動生成鉆孔施工圖（包括平面圖、剖面圖和斷面圖）。同時，根據鉆孔施工參數或鉆孔軌跡監測數據，進行三維場景下鉆孔施工效果的立體展示。

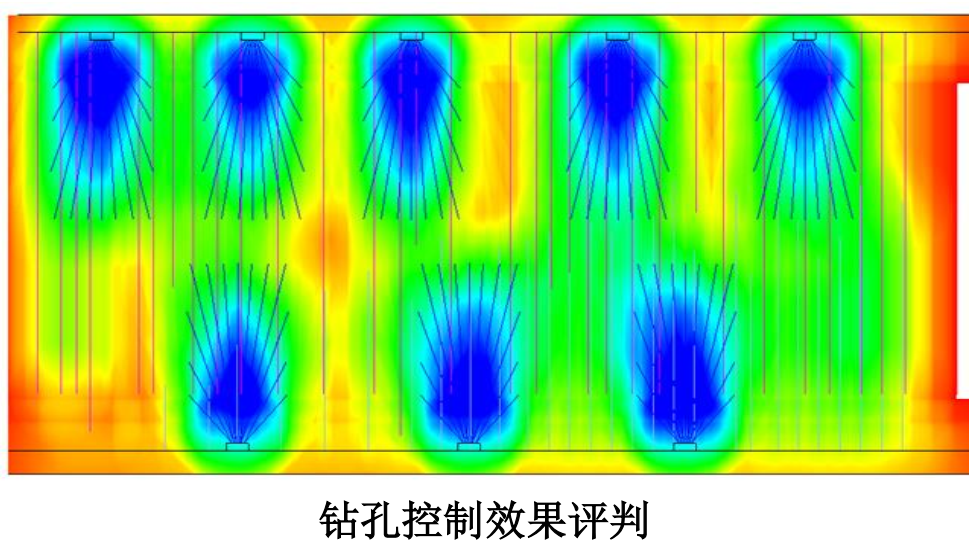

（4）鉆孔控制效果評判

基于三維環境下煤體鉆孔密度分析的瓦斯抽采鉆孔控制效果評判，通過多種顏色漸變對比展現煤體中鉆孔的疏密程度。

技術優勢

（1）為鉆孔設計、繪圖提供了專業化工具，能有效提高相關人員的工作效率；

（2）直觀、準確展示鉆孔形態及空間分布，輔助煤層層位探測，有助于超前發現地質異常；

（3）自動分析鉆孔施工偏差，精準圈定鉆孔空白帶，指導礦井采取針對性補充措施，確保措施質量；

（4）兼容Auto CAD、Excel，現場應用靈活、方便，適用性好。
