系統簡介

針對智能化煤礦建設對通風參數感知、通風技術決策、風量調配控制三個方面自動化和智能化的需求，該系統包含一套通風參數監測、風量遠程無人化測量等的通風參數智能感知技術裝備；一套集通風網絡在線監測、風流按需分配模擬、有毒有害氣體云分布與分級預警、通風網絡二三維一體化展示的智能通風決策系統；一套包括主要通風機、局部通風機、風門風窗遠程控制的智能控制技術裝備，使礦井實現通風自動化減人、智能化分析與決策、遠程無人化控制的目標。

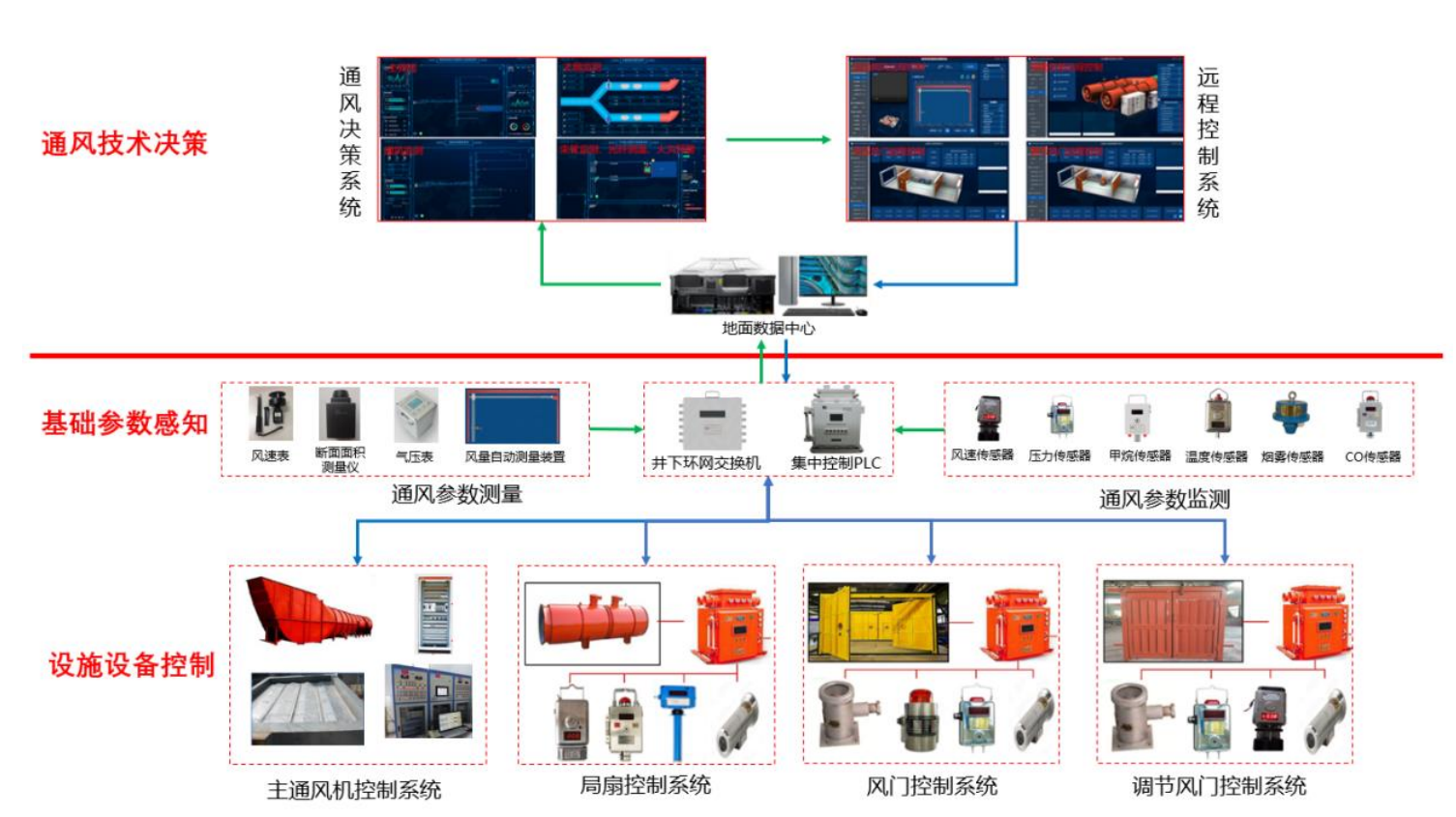

智能通風及控制系統框架圖

關鍵技術及裝備

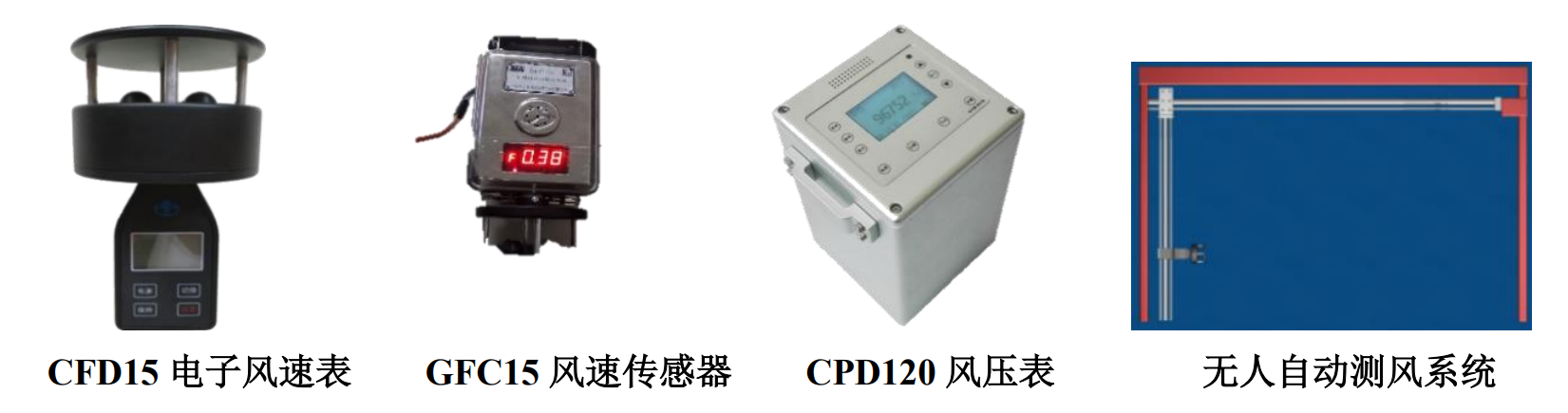

• 通風參數智能感知

（1）CFD15煤礦用電子風速表、GFC15煤礦用風速傳感器：實現0.1~15m/s的360°全方位監測。

（2）CPD120（A）本安型風壓表：700~1200hPa，0.05%FS。

（3）GPD1000壓差傳感器：0~1000Pa，0.05%FS。

（4）YHM10巷道斷面面積測量?jī)x：測量半徑10m，誤差±2%。

（5）無人化自動測風系統：實現井下風速、風量的遠程自動化、無人化測量，取代測風員。

• 通風技術智能決策

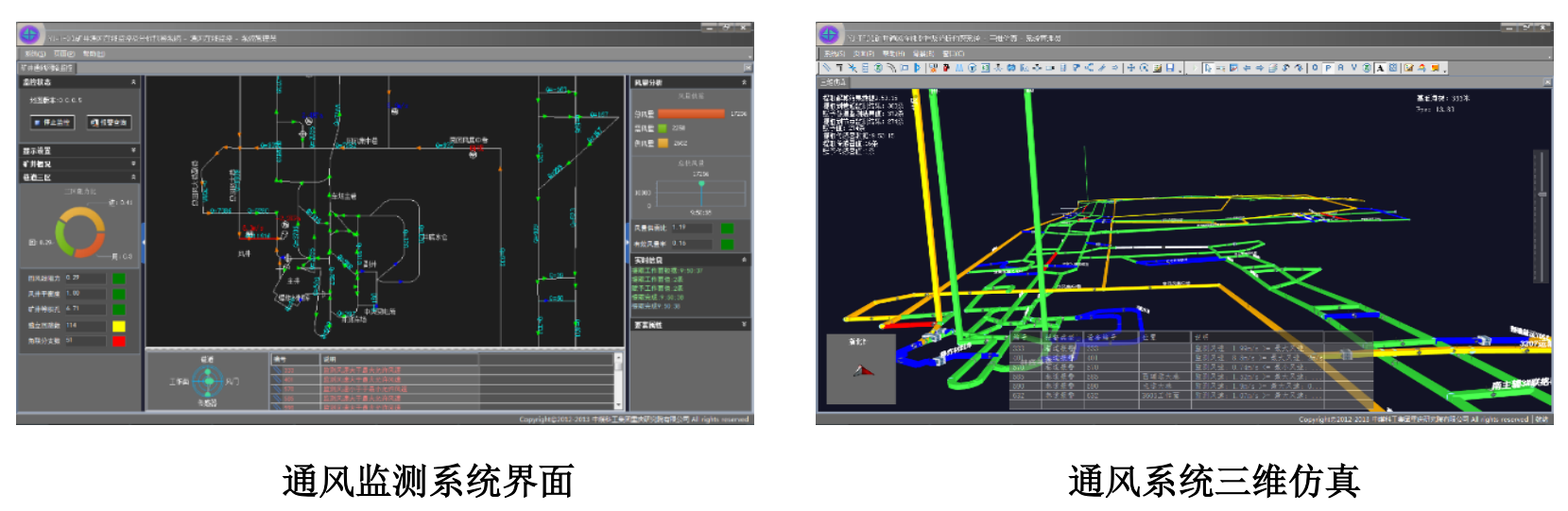

通風網絡監測及隱患辨識系統具備通風網絡監測解算、網絡優化模擬、隱患識別報警、有毒有害氣體分布監測展示、二三維一體化等功能，可實現通風全網絡監測分析和數據與數據、數據與圖形融合展示，自主決策通風系統最優調控方案。

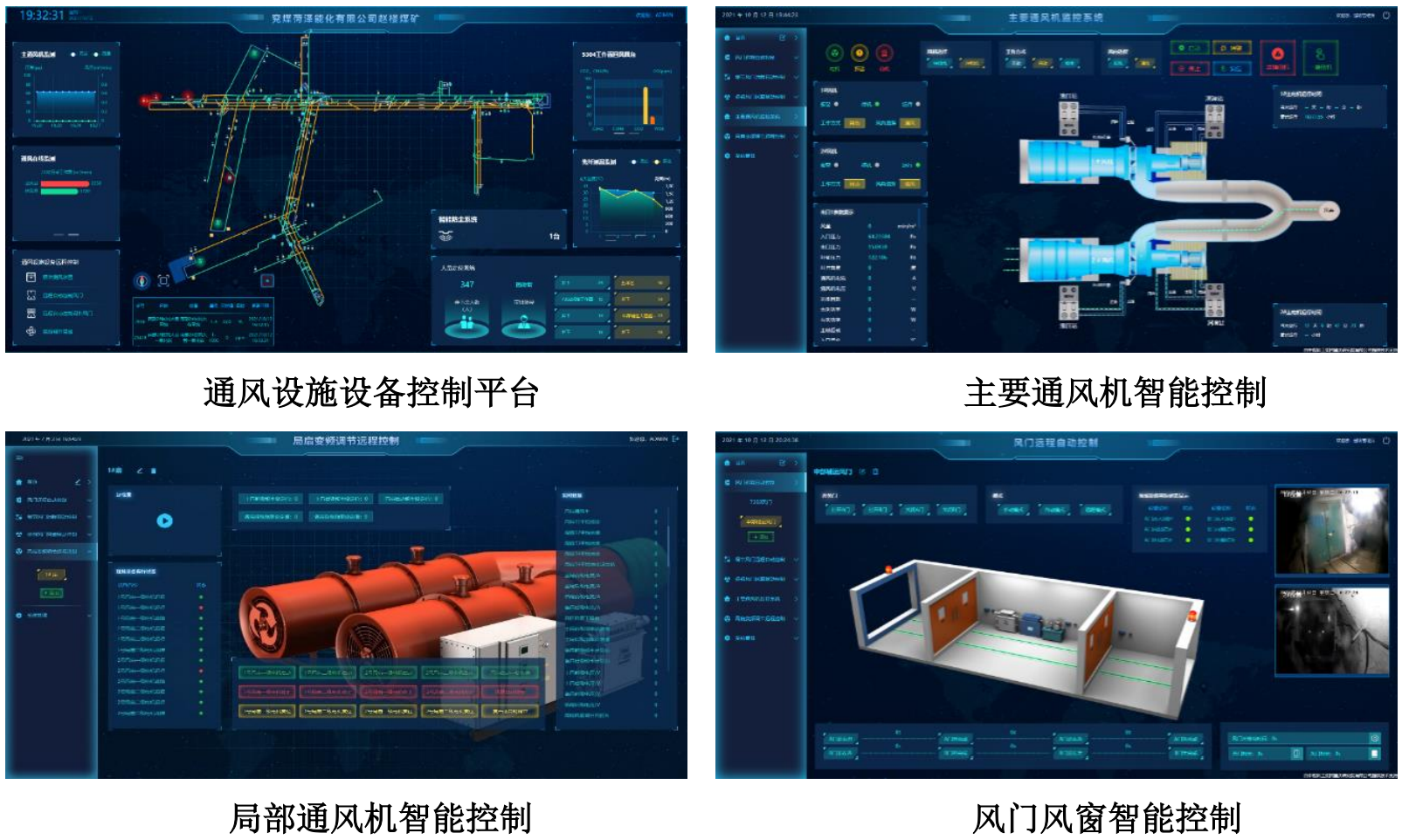

• 通風設施智能控制

（1）主扇監測與遠程控制系統，實現遠程監測與故障診斷，一鍵啟動、一鍵倒風、一鍵反風。

（2）局部通風機與掘進工作面監測的有毒有害氣體涌出特征結合，借助監測傳感器數據，結合礦井通風網絡監測數據及回風口瓦斯?jié)舛龋ㄟ^(guò)遠程自動調頻實現掘進工作面風量的自主調節。

（3）風門實現自動感應開閉，采用雷達監測面域識別的方式聯合現有的紅外感應方式，有效提高自動化條件下的風門安全性，可通過地面控制軟件遠程操作開閉。

（4）風窗聯合高精度風速傳感器實現風量定量調控，通過地面控制軟件遠程操作自主設置風量。

（5）多組通風設施設備聯動控制，實現工作面反風、區域風量調節、火災風流有效控制等功能。

技術優勢

（1）新型風速傳感器實現0.1~15m/s風速高精度監測，無人化測風裝置取代測風員；

（2）主扇監測與遠程控制系統實現遠程監測與故障診斷，一鍵啟動、一鍵倒風、一鍵反風；

（3）局扇調控系統實現有毒有害氣體自適應安全排放、掘進健康通風；

（4）礦井通風網絡實時監控系統能夠?qū)崿F(xiàn)礦井通風網絡的在線監測、動態分析、實時預警，關鍵用風點風網監測準確率達到95%；

（5）動態調控風窗實現煤層、采區、礦井三級風量的合理調配；遠程控制風門實現采面區域反風、皮帶火災應急控制，做到危險狀態反風無人。
